产品特性
表 1. 特性
特性 | |
支持 | Ø 最多可配置2个10/100/1000Base-T(X)自适应支持MDI/MDI-X电口 Ø 最多可配置1个1000Base-X SFP光口（SFP光模块需单独订购） Ø 所有10/100/1000Base-T(X)电口均支持速率和双工模式自适应 Ø 自动全或半双工工作模式 Ø 存储-转发交换方式 |
IP40镀锌钢金属外壳 | |
工作环境温度范围高达 ‐40°C 到 +85°C | |
标准35mm DIN导轨式安装方式 | |
表 2. 技术参数
描述 | 参数 |
10/100/1000Base‐T(X) RJ45电口 自动 MDI/MDIX | 最多2个 |
1000Base-X SFP接口 | 最多1个 |
技术 | |
交换方式 | 存储-转发 |
机械特性 | |
外壳防护 | IP40镀锌钢金属外壳 |

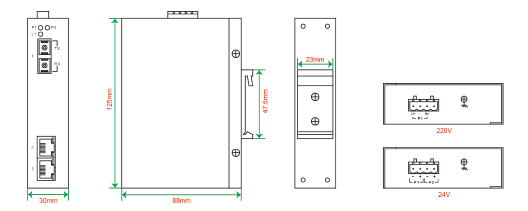

外形尺寸 (W x D x H) | LV: 26(W)x70(D)x95(H)mm, HV: 28(W)x92(D)x130(H)mm |
重量 (g) | < 1kg |
电源 | |
输入电源 | LV低压：12-36VDC，冗余输入；HV高压：77-300VDC/85-264VAC |
功耗 | < 3瓦 |
过流保护 | 支持 |
反接保护 | 支持 |
表 3. 标准符合
类型 | 标准 |
电磁辐射 | FCC Part 15, CISPR (EN55022) class A, |
抗电磁干扰 | EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (EFT), EN 61000-4-5 (Surge) EN 61000-4-6 (CS), EN 61000-4-8 |
冲击 | IEC 60068-2-27 |
自由跌落 | IEC 60068-2-32 |
振动 | IEC 60068-2-6 |
工作环境温度范围 | -40oC 到 +85oC，无风扇散热 |
储存温度 | -40oC 到+85oC |
相对湿度 | 5% - 95% (无凝结) |
质保期 | 5 年 |
表 4. 标准和管理
描述 | 参数 |
IEEE标准 | IEEE 802.3 10Base-T IEEE 802.3u 100Base-T(X) 和 100Base-FX IEEE 802.3z 1000Base-X和IEEE 802.3ab 1000Base-T(X) |
RFC符合 | RFC 4445 MDI |
主机 | 电源 | 安装 | 以太网电口 | 以太网光口 | 定制选项 | 说明 | ||
RDC3003 | LV | D | 2GRJ45 | 1GSFP | ||||
RDC3003 | | | | | | | | | 主机 | |||
LV | | | | | | | 12~36VDC双电源 | ||||
HV | | | | | | | 77~300VDC/85-264VAC 单电源 | ||||
D | | | | | 导轨安装方式 | |||||
2GRJ45 | 10/100/1000Mbit/s自适应RJ45电口 | |||||||
1GSFP | 1000-X SFP接口（SFP光模块需单独订购） | |||||||
C | 带有防护涂层 | |||||||
U | 用户定制功能 | |||||||
订货号举例：
RDC3003-LV-D-2GRJ45-1GSFP
产品配置说明：RDC3003工业级光电转换器，12-36VDC低压双输入电源，标准35mm DIN导轨安装方式，、2个10/100/1000Base-TX自适应电口，1个1000Base-X SFP接口（SFP光模块需单独订购）。
