RRS4252

机架式安装高密度万兆三层网管型交换机

产品概览

RRS4252是iETHCOM®毅是通公司推出的一款符合IEC61850-3和IEEE1613标准的工业级高可靠万兆三层网管型交换机。该产品系列提供了多种接口类型组合,最大可支持高达48个千兆接口和4个万兆接口,具备极高的联网灵活性。该设备的所有铜缆接口均支持MDI/MDI-X自动检测,因此可自动适应采用交叉线缆或直通线缆的网络连接。光口采用SFP接口因此提供了极高的光口类型选择灵活性。RRS4252交换机采用金属外壳,保护等级达到IP40,输入电源可在 12-36VDC,36-58VDC或85-264VAC/77-300VDC之间选择并支持配置独立的冗余电源。设备可在-40°C至+85°C的宽广环境温度范围内高可靠运行因此可用于各种严苛的工业环境。

  • 产品特性
  • 外观尺寸
  • 订货信息

产品特性

1. 特性

特性

支持

Ø    最多可配置48个千兆接口

Ø    最多可配置4个万兆SFP接口

Ø    所有铜缆接口均支持速率和双工模式自适应

Ø  存储-转发交换方式

IP40镀锌钢金属外壳

工作环境温度范围高达 40°C +85°C

标准19”机架式安装方式,1U高度

2. 技术参数

物理接口

10/100/1000 Base-T(X) RJ45电口

最多48个,MDI/MDI-X自适应

1000Base-X SFP光口

最多24

10GBase-X SFP光口

最多4

RS232串行管理口

RJ45 连接器,115200bps8N1

功能特性

MAC地址表

32k

交换方式

存储转发

巨型帧

13k字节

三层交换

支持静态路由、RIP   V1/V2OSPFPIM-SMVRRP

优先级

8个优先级,4个优先级队列

绝对优先级和相对优先级

支持IEEE802.1p/DSCP队列调度

网络冗余

支持STPIEEE802.1d),RSTPIEEE802.1w),MSTPIEEE802.1s)和ITU-T G.8032 ERPSEthernet Ring Protection Switching

支持链路聚合(静态及IEEE802.3ad LACP动态链路聚合)

数据过滤

支持基于端口的VLANIEEE802.1Q VLAN

最多可用VLAN数量:4096

支持管理VLAN

支持基于端口的单向和双向流量镜像,11N1镜像

支持IGMP Snooping v1/v2组播过滤

支持流入/流出方向的端口限速

支持广播风暴抑制,支持对广播/组播/未知单播报文的抑制

网络安全

支持动态ARP Inspection

支持ARP Snooping保护

支持CPU保护策略

支持访问控制列表ACL

支持端口开启和禁用

支持MAC地址绑定

支持基于端口的IEEE802.1x认证

支持RADIUS认证

支持自动防范如DDOS等网络攻击

设备管理和维护

支持SNMP v1/v2/v3

支持基于WEBHTTPHTTPS)和CLI命令行的设备管理,支持Telnet/SSH远程设备管理

支持DHCP客户端

多级用户/密码保护机制

支持SyslogRMON,支持PING检测、支持LLDP逻辑链路拓扑发现协议

支持通过WEB界面或CLI界面的设备固件升级

支持设备配置文件的备份和恢复

时间同步

支持SNTP简单网络时间同步协议

电源和告警

24VDC输入

5针端子,12-36VDC,可选冗余电源

220V输入

5针端子,85-264VAC77-300VDC,可选冗余电源

功耗

不超过36W

电源保护

反接保护、过载保护

告警

2针端子,电流负载1A@24VDC

机械特性

外壳防护

IP40镀锌钢金属外壳

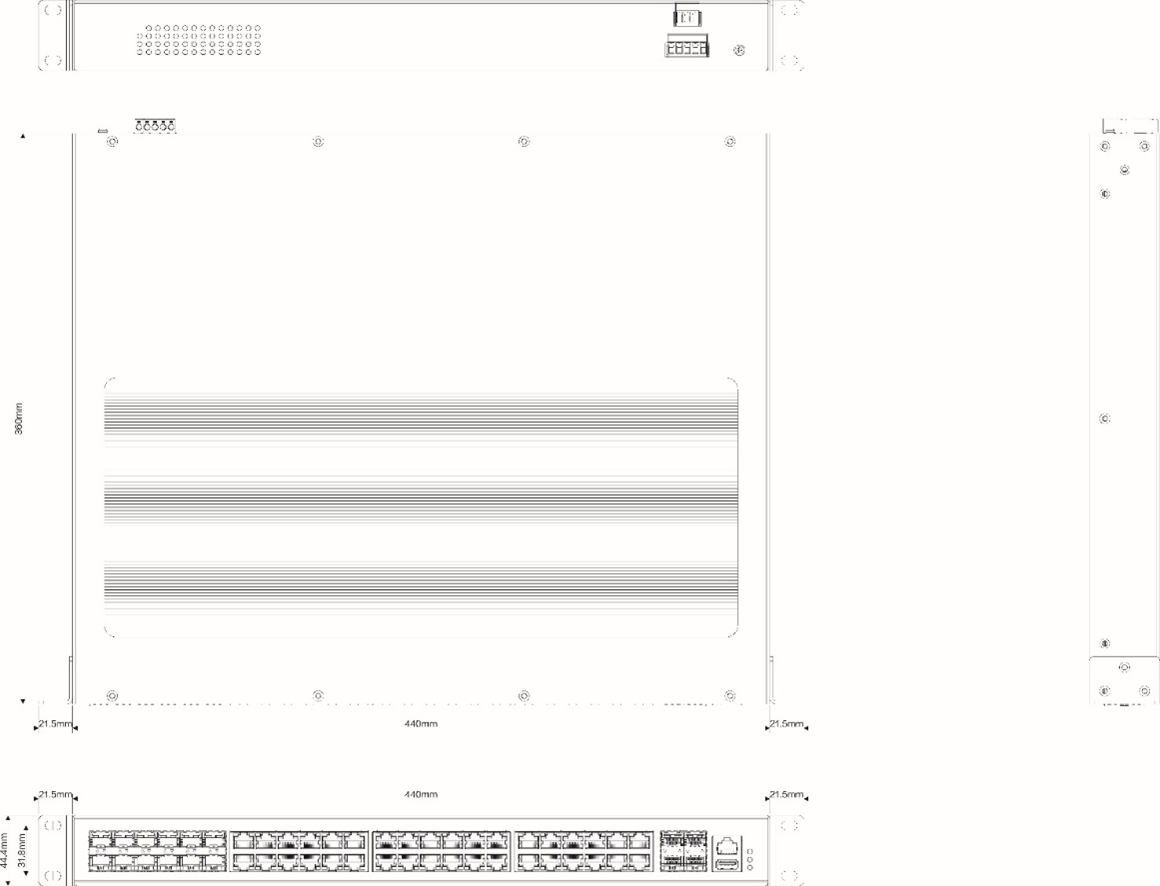

尺寸 (W x D x H)

440(W) x 360(D) x 44(H) mm

重量

< 8kg

3. 认证和其它

认证

EMI\EMC

FCC Part 15CISPR (EN55022) class ACE

EMS

EN61000-4-2 (ESD)四级,EN61000-4-3 (RS) 四级,EN61000-4-4 (EFT) 四级,EN61000-4-5 (Surge) 四级,EN61000-4-6 (CS) 四级,EN61000-4-8

冲击

IEC60068-2-27

跌落

IEC60068-2-32

震动

IEC60068-2-6

环境指标

工作温度

-40 85°C,无风扇散热

存储温度

-40 85°C

工作湿度

5% 95% 无凝露

保修期

保修期

5

MTBF

41

4. 标准和管理

描述

参数

IEEE标准

IEEE   802.3 10Base-T

IEEE 802.3u 100Base-TX 100Base-X

IEEE 802.3ab 1000BASE-T(X)

IEEE 802.3z 1000BASE-X

IEEE 802.3aq 10GBASE-LMR

IEEE 802.3x 流量控制

IEEE 802.1d 生成树,IEEE 802.1w 快速生成树,IEEE 802.1s 多生成树,ITU-T   G.8032 ERPS

IEEE 802.1p 服务等级

IEEE 802.1Q 虚拟局域网

IEEE 802.3ad 链路聚合控制协议LACP

IEEE 802.1x 用户认证

IEEE 802.1ab 逻辑链路发现协议

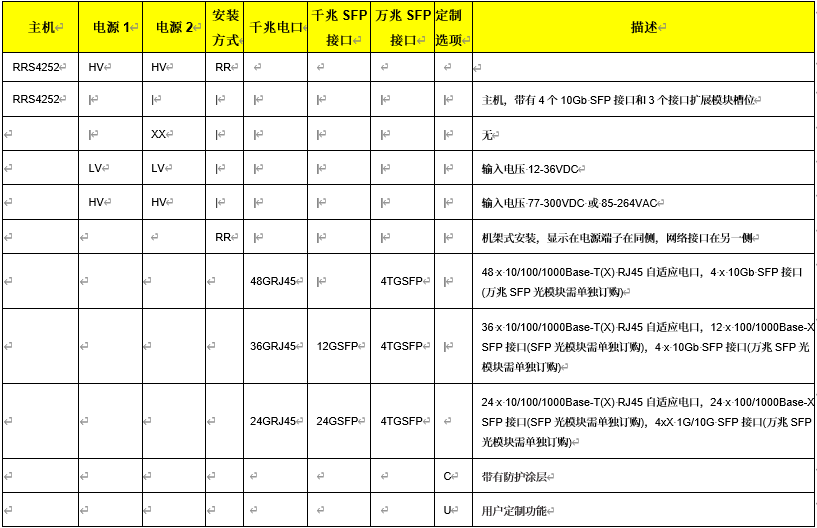

订货号举例:RRS4252-HV-HV-RR-36GRJ45-12GSFP-4TGSFP

产品配置说明:RRS4252工业级网管型万兆三层以太网交换机,双冗余输入电源:77-300VDC85-264VAC19”机架式安装,1U高度,显示在电源端子在同侧,网络接口在另一侧。带有3610/100/1000Base-T(X)自适应RJ45电口,12100/1000Base-X SFP接口(SFP光模块需单独订购)和41/G10G SFP接口(SFP光模块需单独订购)
