机架式安装全千兆二层模块化网管型交换机
RRS3128M是iETHCOM®(毅是通®)推出的一款符合IEC61850-3和IEEE1613标准的工业级模块化配置高可靠全千兆二层网管型交换机。该产品有4个模块槽位，可配置高达4个千兆SFP接口和24个千兆接口。接口模块形式丰富多样，电口、光口组合灵活，更有支持IEC62439-3 PRP/HSR冗余技术的模块供选择，因此可充分支持构建灵活、高可靠且安全的关键应用网络。除此以外，该产品完全按照IEC62443-4-1开发设计并符合IEC62443-4-2标准要求，这意味着该产品在可完全满足工控系统的最高安全标准。
RRS3128M交换机采用全金属外壳，外壳保护等级达到IP40，输入电源可在85~264VAC/100~300VDC之间选择并支持配置冗余电源。该交换机可在-40°C至+85°C的宽广环境温度范围内高可靠运行，具备更高的抗震动抗冲击能力，因此可用于各种严苛的工业环境。
产品特性
表 1. 特性
特性 | |
支持 | Ø 最多28个千兆接口（铜缆和SFP接口可选） Ø 所有铜缆接口支持速率和双工模式自适应 Ø 存储-转发交换模式 |
IP40镀锌钢金属外壳 | |
工作环境温度范围高达 ‐40°C 到 +85°C | |
标准19”机架式安装方式，1U高度 | |
表 2. 技术参数
描述 | 参数 |
10/100/1000Base-T(X) RJ45电口 | 最多28个，自动MDI/MDIX |
100/1000Base-X SFP接口 | 最多28个 |
本地管理串口 | RS232，RJ45连接器，115200bps、8、N、1 |
LED指示灯 | 电源、电口、光口、设备状态 |
技术 | |
交换方式 | 存储-转发 |
MAC地址表 | 32K |
交换延时 | <10μs |
巨型帧 | 高达10K字节 |
优先级 | 8个优先级队列 绝对优先级和相对优先级 支持IEEE802.1p/DSCP队列调度 |
网络冗余 | 支持STP（IEEE802.1d），RSTP（IEEE802.1w），MSTP（IEEE802.1s） 支持ITU-T G.8032 ERPS以太环网保护交换技术，实现<50ms的环网故障自愈 支持IEC62439-3 PRP/HSR（通过可选的RRM-2GCX-RED模块实现） 支持链路聚合（静态及IEEE802.3ad LACP动态链路聚合） |
数据过滤 | 支持基于端口的VLAN和IEEE802.1Q VLAN 最多可用VLAN数量：4096 支持管理VLAN 支持基于端口的单向和双向流量镜像，1：1和N：1镜像 支持IGMP Snooping v1/v2组播过滤 支持流入/流出方向的端口限速 支持广播风暴抑制，支持对广播/组播/未知单播报文的抑制 |
网络安全 | 支持动态ARP Inspection 支持ARP Snooping保护 支持CPU保护策略 支持访问控制列表ACL 支持端口开启和禁用 支持MAC地址绑定 支持基于端口的IEEE802.1x认证 支持RADIUS认证 支持自动防范如DDOS等网络攻击 |
设备管理和维护 | 支持SNMP v1/v2/v3 支持基于WEB（HTTP和HTTPS）和CLI命令行的设备管理，支持Telnet/SSH远程设备管理 支持通过MODBUS TCP的设备管理，支持通过MMS服务器的设备管理 支持DHCP客户端 多级用户/密码保护机制 支持Syslog、RMON，支持PING检测、支持LLDP逻辑链路拓扑发现协议 支持通过WEB界面或CLI界面的设备固件升级 支持设备配置文件的备份和恢复 |
时间同步 | 支持SNTP简单网络时间同步协议 |
机械特性 | |
外壳防护 | IP40金属外壳 |

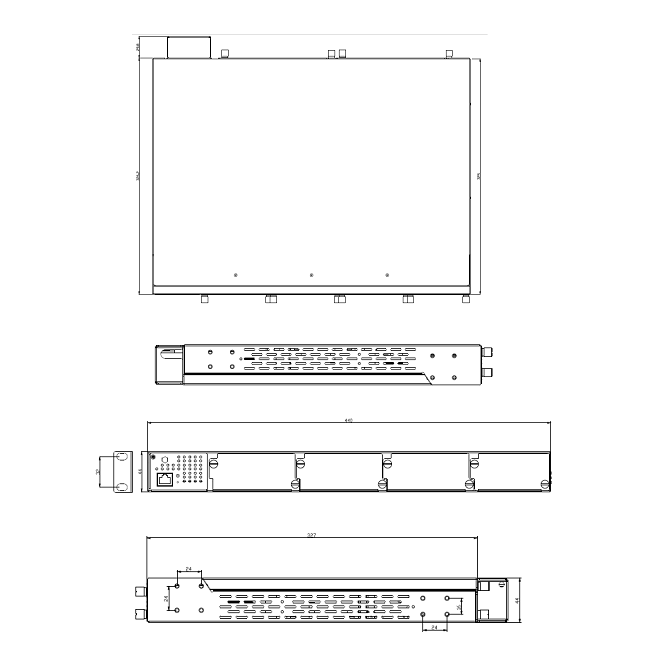

外形尺寸 (W x D x H) | 440 (W) x 356 (D) x 44 (H) mm |
重量 (g) | ~6.6 kg |
电源 | |
输入电源 | LV低压：24/48VDC（24-72VDC）；HV高压：88-300VDC/85-264VAC |
功耗 | <43.5瓦 |
过流保护 | 支持 |
继电器报警 | 支持 |
表 3. 标准符合
认证 | |
EMI\EMC | FCC Part 15B，CISPR (EN55022) class A，CE |
EMS | EN61000-4-2 (ESD)四级，EN61000-4-3 (RS) 四级，EN61000-4-4 (EFT) 四级，EN61000-4-5 (Surge) 四级，EN61000-4-6 (CS) 四级，EN61000-4-8 |
冲击 | IEC60068-2-27 |
自由跌落 | IEC60068-2-31 |
震动 | IEC60068-2-6 |
工控安全 | IEC62443-4-1, IEC62443-4-2 |
电力 | IEC61850-3第二版，IEEE1613 |
安规 | EN60950-1 EN62368-1 |
环境指标 | |
工作温度 | -40 ～ 85°C，无风扇散热 |
存储温度 | -40 ～ 85°C |
工作湿度 | 5% ～ 95% 无凝露 |
保修期 | |
保修期 | 5年 |
MTBF | 36.18年 |
表 4. 标准和管理
描述 | 参数 |
IEEE标准 | IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX 和 100Base-X IEEE 802.3ab 1000BASE-T(X) IEEE 802.3z 1000BASE-X IEEE 802.3x 流量控制 IEEE 802.1d 生成树，IEEE 802.1w 快速生成树，IEEE 802.1s 多生成树，ITU-T G.8032 ERPS IEEE 802.1p 服务等级 IEEE 802.1Q 虚拟局域网 IEEE 802.3ad 链路聚合控制协议LACP IEEE 802.1x 用户认证 IEEE 802.1ab 逻辑链路发现协议 |
RFC & MIB | RFC 1215 Trap， RFC1213 MIB II，RFC 1157 SNMP MIB， RFC 1493 Bridge MIB， RFC 2674 VLAN MIB， RFC 1643，RFC 1757 RSTP MIB，Private MIB，LLDP MIB |
主机 | 电源1 | 电源2 | 安装方式 | 槽位1 | 槽位2 | 槽位3 | 槽位4 | 定制选项 | 描述 |
RRS3128M | HV | HV | RR | RRM-8GSFP | RRM-8GSFP | RRM-2GCX-RED | RRM-4GSFP | ||
RRS3128M | | | | | | | | | | | | | | | | | 主机，带有4个接口扩展模块槽位 |
| | XX | | | | | | | | | | | | | 无 | |
LV | LV | | | | | | | | | | | | | 输入电压 24-72VDC | |
HV | HV | | | | | | | | | | | | | 输入电压 88-300VDC 或 85-264VAC | |
RR | | | | | | | | | | | 机架式安装，LED显示和端口在同侧，电源端子在另一侧 | |||
RRM-8GRJ45 | | | | | | | | | 8 x 10/100/1000Base-T(X) RJ45自适应电口 | ||||
RRM-8GSFP | | | | | | | | | 8 x 100/1000Base-X SFP接口(SFP光模块需单独订购) | ||||
RRM-2GCX-RED | | | | | | | | | IEC62439-3 PRP/HSR模块，带有2 x 1000M Como组合接口 | ||||
| | RRM-8GRJ45 | | | | | | | 8 x 10/100/1000Base-T(X) RJ45自适应电口 | ||||
| | RRM-8GSFP | | | | | | | 8 x 100/1000Base-X SFP接口(SFP光模块需单独订购) | ||||
| | RRM-2GCX-RED | | | | | | | IEC62439-3 PRP/HSR模块，带有2 x 1000M Como组合接口 | ||||
| | | | RRM-8GRJ45 | | | | | 8 x 10/100/1000Base-T(X) RJ45自适应电口 | ||||
| | | | RRM-8GSFP | | | | | 8 x 100/1000Base-X SFP接口(SFP光模块需单独订购) | ||||
| | | | RRM-2GCX-RED | | | | | IEC62439-3 PRP/HSR模块，带有2 x 1000M Como组合接口 | ||||
| | | | | | RRM-4GSFP | | | 4 X 1000Base-X SFP接口(SFP光模块需单独订购) | ||||
C | 带有防护涂层 | ||||||||
U | 用户定制功能 |
